母线槽插接箱与电表箱要如何连接才更安全
在母线槽的安装过程中,常常会碰到将插接箱与表箱连接起来的操作。那么如何能安全快速的将两者连接起来呢?别急,首先让我们先来了解下母线槽内的插接箱与表箱:

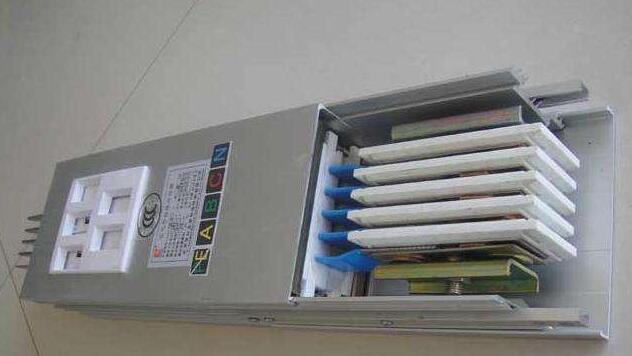

母线槽插接箱:
是母线槽的配件之一,主要是延伸拓展母线槽分支线路,内部装配了相应电流大小的断路器,可以将母线干线的电流分流到用电设备上。
电表箱:
即普通的电表箱,安装在母线槽内,用于计算系统内用户的用电计量和配电。
母线槽内插接箱与电表箱怎么连接更安全?通常有三种接线方案可供选择,您可以根据自己的实际情况,选择相应的接线方式:
方案一、
可以装在配电箱后面的。插接箱只是负责从母线槽中引点到需要处,插接箱内有开关的,同时插接箱一头插在母线槽内,一头连接的是电缆,再通过电缆到楼层配电箱。
方案二、
母线槽应该是中间连接单元,在母线槽和低压配电柜之间应该是有电缆沟的,电缆从母线槽出来后进电缆沟然后在接到低压柜的回路上,在母线槽和配电葙中间应该也有电缆沟的,或者是将电缆槽配到配电葙附近,然后用管连接槽和配电葙的。
方案三、
插接箱就是起到了一个连接作用,把母线槽和表箱连接起来,里面有一个开关。母线进柜可采用铜排连接至柜内母排上,母线与配电箱的连接利用母线插接箱通过电缆连接。
如何确保插接箱与电表箱连接更安全?
1、插接箱与电表表箱之间的电缆按照规范要求,根据电缆大小,选择桥架或穿线管;
2、插接箱内更好装有塑壳断路器,通过插脚与母线槽连接,插脚连断路器进线端,用电设备接断路器出线端,通过断路器进行电路的分断与保护。
