对于封闭式母线槽不了解？母线槽插接箱为您讲解！

封闭母线具有结构紧凑、安装方便、互换性好、使用安全、寿命长等一系列优点，被广泛地应用在工矿企业、高层建筑等供配电系统中。在安装工程中，既要对该产品的特点、性能、构造、保存、有所了解，又要熟悉设计要求及其安装规范，以提高其安装质量。

一、封闭式母线有关的特性

1.封闭母线的主要用途及其适用范围

封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。

2.封闭式母线的构造及其使用环境

导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。

(1)导电铜排——由纯铜排组成，导电铜排接头的表面应均匀镀锡或镀银。

(2)绝缘材料——由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。

(3)固定螺栓、绝缘套管、盖板。

封闭式母线安装场地不易超过海拔高度2000m，周围空气温度不高于＋40℃、不低于－5℃，在24小时内其品平均温度不超过＋35℃，空气相对湿度在40℃时不超过50％、在20℃时不超过90％。周围空气清洁无尘埃及腐蚀绝缘的气体。

3.封闭式母线的技术性能

(1)封闭式母线应符合以下技术规范要求：

IEC439－2《低压成套开关和控制设备》、GB7251－87《低压成套开关设备》、ZBK36002－89《母线槽、母线干线系统》、ZBK36003－89《密集绝缘母线槽》。

(2)封闭式母线适用于额定电压660V以下，频率50Hz的交流电源，母线在额定电流及110％额定电压下保证能长期工作，封闭式母线长期通过额定电流时其母排接触点较高温度不应大于60℃。封闭式母线在周围的温度为20℃±5℃，湿度为50～70％的常态下其绝缘电阻不小于20MΩ。

(3)封闭式母线能承受1min内(3000V50Hz)交流电，而无击穿和闪络现象。

二、封闭式母线的单元组成及其保存

封闭式母线应用的场所是低电压、大电流的供配电系统，一般安装在电气竖井内，使用单一的中心母线系统向每层楼内供配电。封闭式母线系统可由多种母线单元组成；

(1)直线型母线单元

直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。

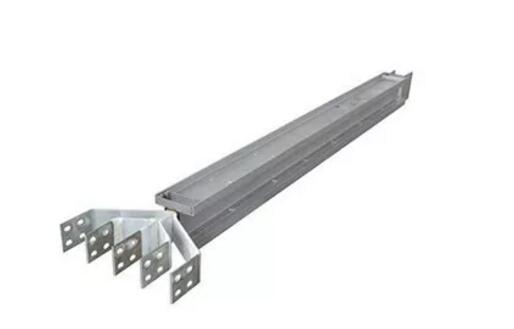

(2)始端母线单元

始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。

(3)膨胀母线单元

膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线长度超过80m时应安装一节膨胀母线单元。

(4)变径母线单元

变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电更加经济合理。

(5)各种母线弯曲单元

各种母线弯曲连接单元有L型、T型、Z型、＋字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。

(6)母线终端盒

母线终端盒用于封闭式母线的终止端，以保证母线系统的供电安全。

(7)插接箱

插接箱用在封闭式母线上引出电源出路，插接箱内装有自动空气开关，用于切断和接通电源。

封闭式母线的保存是安装前的一项重要工作，厂家将封闭式母线运到现场后，电气技术人员要根据发料单及时点验材料和数量。包装母线的塑料布应在安装时取掉，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。

电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料，以保证业主、监理部门的检查。譬如产品说明书、试验记录、出厂合格证、安装图纸、电气试验记录等。
