安装密集型母线槽需要注意些什么

“磨刀不误砍柴工”，出于安全考虑，在安装封闭式母线槽时，掌握以下几点注意事项，更能事半功倍哟：

1、做好必要的检查：包括检查其外壳是否完整、有无损坏，做绝缘和耐压试验。

2、做好安装准备

3、如果更好地连接母线槽呢？

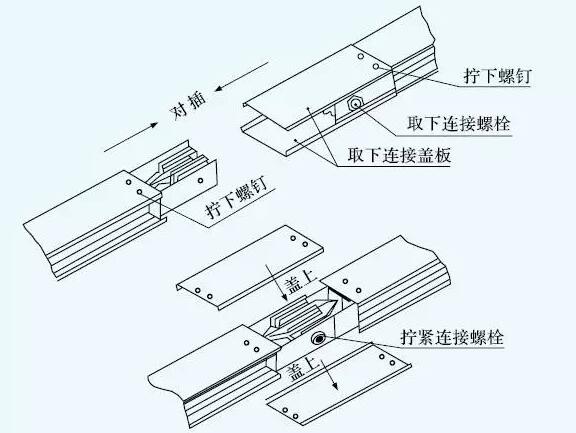

（1）可以先将连接盖板取下，将两节母线槽对插起来，再将连接螺栓和绝缘套管穿过连接孔，用扭力扳手将连接螺栓拧紧。

M12连接螺栓紧固力矩为78.4N.m，M16连接螺栓紧固力矩为117.6N.m，即将连接螺栓拧紧。

（2）将连接盖板盖上，此时两段母线槽即已连接好。

（3）母线槽连成一整体后，母线槽单元上的接地装置应接地(五线制母线槽PE线接地)。

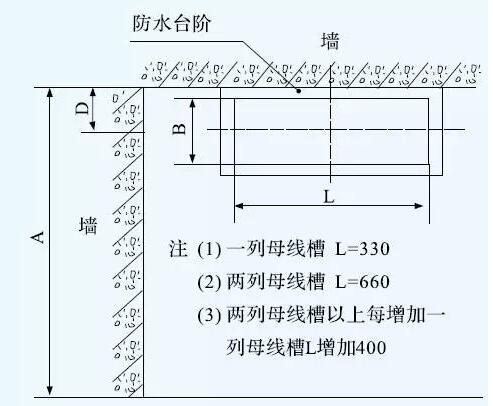

4、母线槽垂直安装

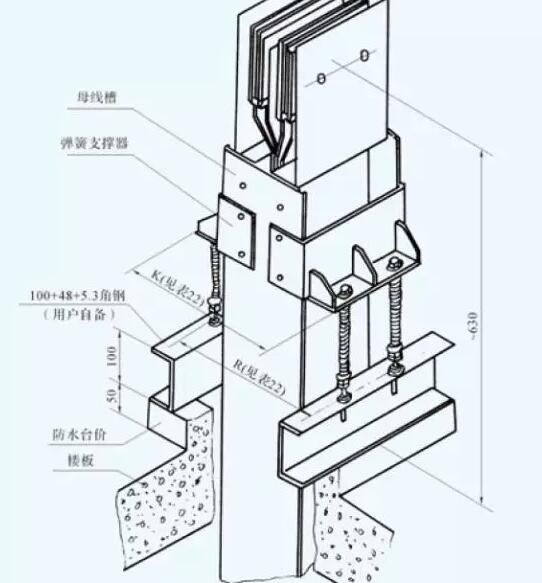

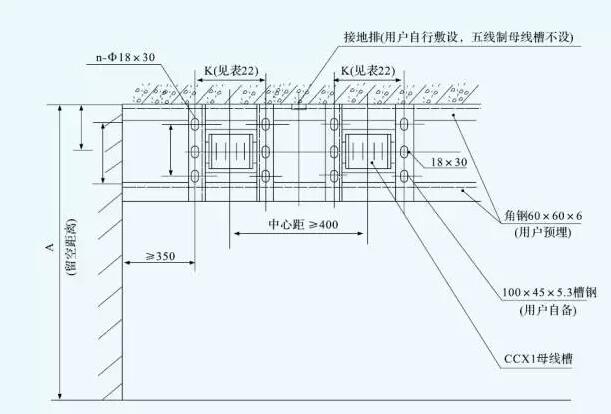

（1） 安装前，先将弹簧支撑器安装在母线槽上，然后将母线槽安装在预先设置的槽钢上，详见图5，弹簧支撑器能承受大负荷为150kg(指有单根弹簧的弹簧支撑器)。

（2）两节母线槽紧固后，注意直线度不大于5度。

（3）母线槽在垂直安装时，要注意始端及终端的固定技巧。

当母线槽始端安装进线箱不着地时，它将悬吊在楼板上，其始端及进线箱将摇晃，母线槽终端竖在地板上亦如此，此时可根据图6，用水平安装支架安装固定。

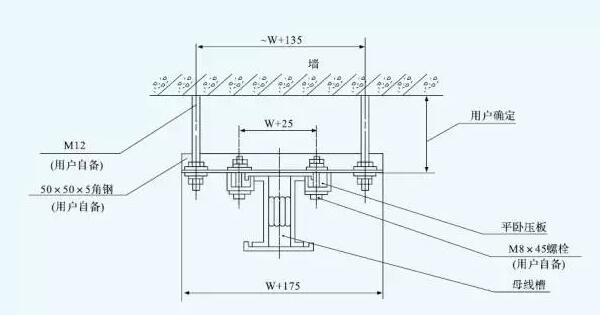

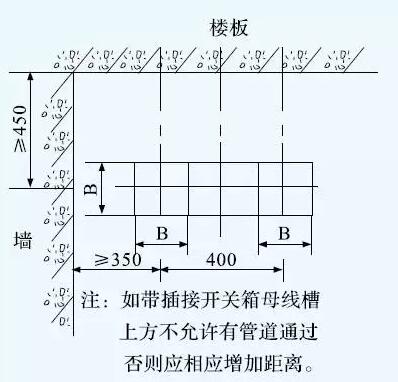

5、母线槽水平安装

母线槽水平安装时，两个支架之间的距离应不大于2000mm，而2500A及以上的母线槽应适当缩小支架间的距离。

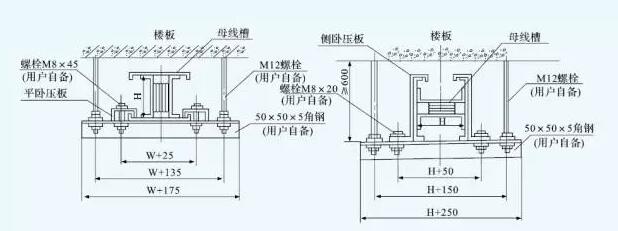

水平平卧安装                                      水平侧卧安装

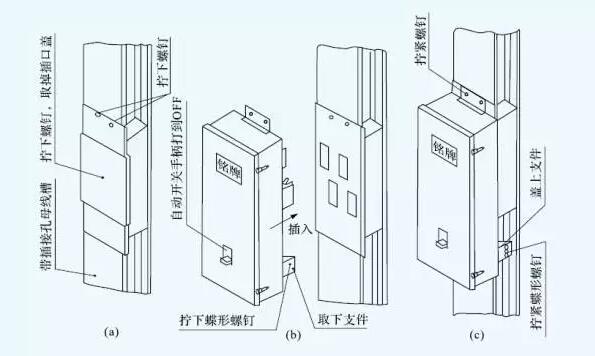

6、 插接开关箱安装顺序：

（1）取下母线槽插口处的插口盖及其上方的两只螺钉。

（2）将自动开关手柄打到OFF位置拧下插接开关箱蝶形螺钉，取下支件，然后将插接开关插入母线槽。

（3）拧紧螺钉，盖上支件，柠紧蝶形螺钉。这样，插接开关箱就装好了。
